在以AI為代表的計算密集型時代,芯片功耗已不再只是一個成本問題,而是關乎系統穩定性、產品壽命乃至環境可持續性的核心議題。
ProteanTecs提出的基于每芯片、每系統實時可見性和預測模型的VDDmin自適應優化方案,為行業提供了一種切實可行的低功耗高可靠性解決路徑。
通過片上嵌入式監控器與機器學習技術的協同,突破了傳統以最壞情況設計為基礎的冗余設計邏輯,實現了生產與使用階段的持續動態調節,從而在保障系統可靠性的前提下,有效降低了芯片功耗并延長使用壽命。
Part 1
芯片功耗控制的現實困境
與傳統方法的局限

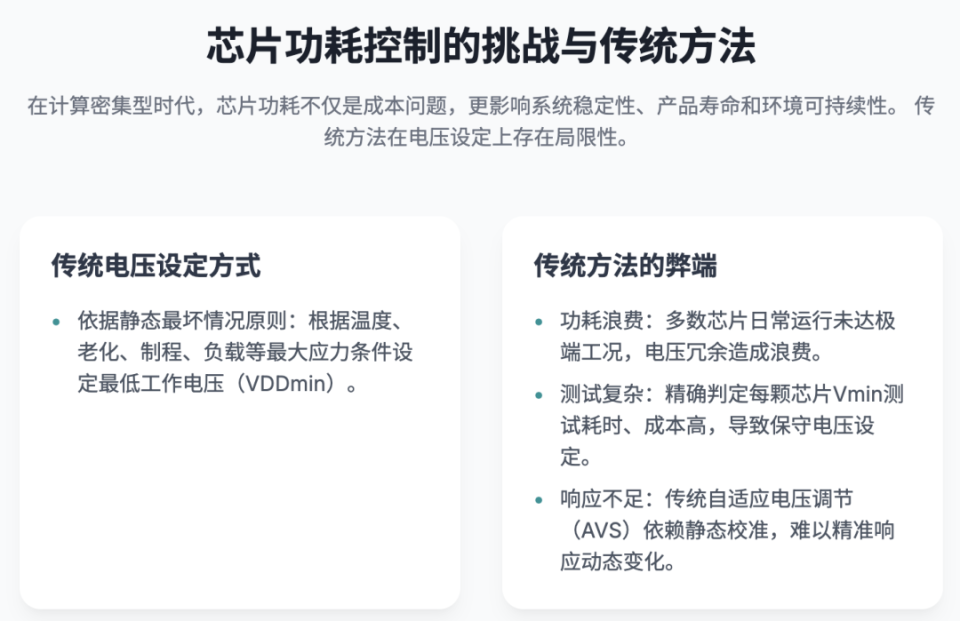

芯片設計中電壓設定通常依據靜態最壞情況原則,即根據溫度、老化、制程波動、負載波動等多重變量中的最大應力條件設定最低工作電壓VDDmin。
雖然這種方式能夠覆蓋所有潛在極端情況,但也帶來明顯弊端:
◎ 一方面多數芯片在日常運行中并未真正遭遇這些極端工況,導致電壓冗余和功耗浪費;
◎ 另一方面,在功能測試階段精確判定每顆芯片Vmin的測試流程復雜、耗時、成本高,迫使廠商在精度與效率間取舍,最終選擇相對保守的電壓設定。
傳統的自適應電壓調節(AVS)機制雖能實現一定程度的動態電壓調整,但通常依賴靜態校準曲線和固定裕度,難以對運行中實際負載、路徑延遲變化做出精準響應。
因此,傳統方法不僅在功耗控制方面存在結構性浪費,也在產品可靠性與壽命管理方面缺乏個性化支撐。
proteanTecs提出的節能解決方案,正是對這一長期矛盾的根本性重構。
其核心機制在于:通過嵌入式片上代理(embedded agents)對芯片關鍵路徑進行實時監測,結合機器學習模型預測每顆芯片、每一運行環境下的最優VDDmin,從而實現更為精細的動態供電控制。
Part 2
技術實現:
片上代理、實時可見性
與機器學習預測模型

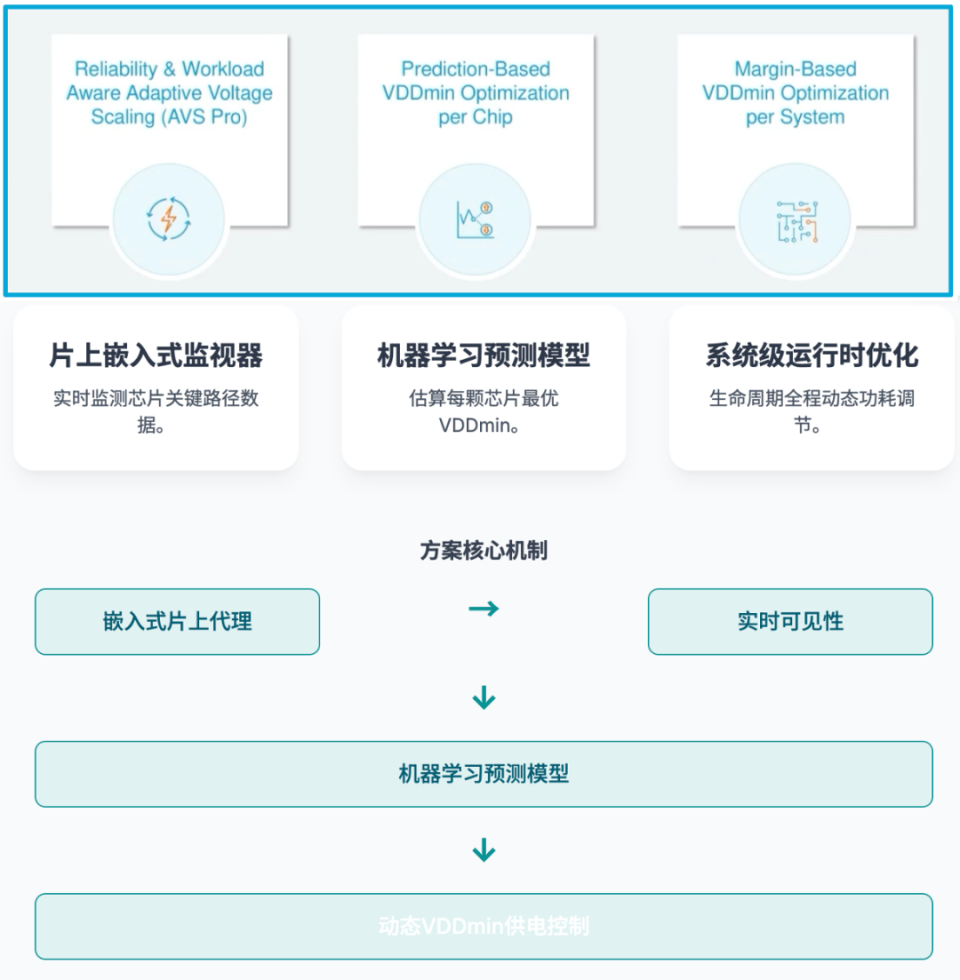

proteanTecs的技術路線圍繞三個核心組件展開:

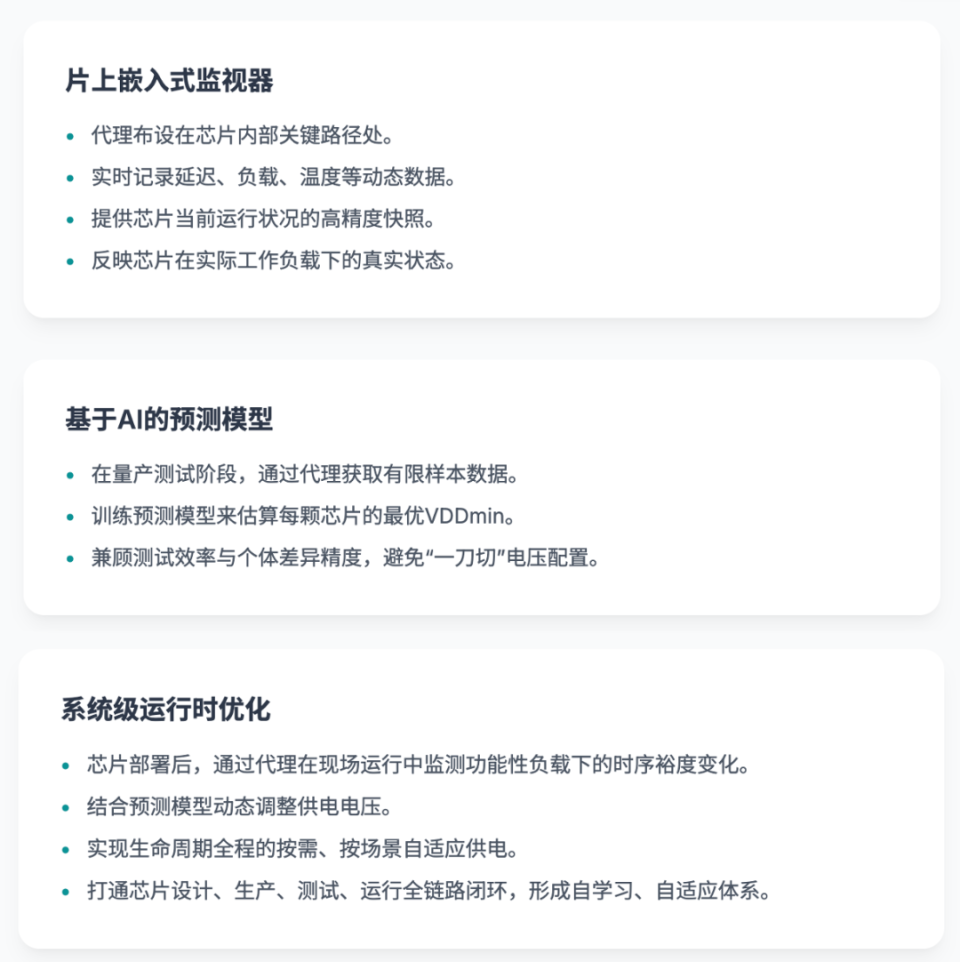

◎ 第一,嵌入式片上監視器。這些代理布設在芯片內部關鍵路徑處,實時記錄延遲、負載、溫度等動態數據,構成芯片當前運行狀況的高精度快照。相較于傳統仿真或批量測試所得統計數據,這種細粒度監測能夠反映芯片在實際工作負載下的真實狀態。
◎ 第二,基于AI的預測模型。在量產測試階段,proteanTecs不再通過反復測試逼近芯片最小工作電壓,而是通過代理獲取有限樣本數據后,訓練預測模型來估算每顆芯片的最優VDDmin。這一方式兼顧了測試效率與個體差異精度,避免了傳統方法中普遍存在的"一刀切"電壓配置。
◎ 第三,系統級運行時優化。在芯片部署于實際系統后,proteanTecs可繼續通過代理在現場運行過程中監測功能性負載下的時序裕度變化,并結合預測模型調整供電電壓。這種按需、按場景的自適應供電機制,真正實現了生命周期全程的動態功耗調節。
方案的最大優勢在于其打通了芯片設計、生產、測試、運行的全鏈路閉環:
從預測性VDDmin建模到現場電壓調節形成自學習、自適應體系,使功耗控制不再依賴靜態裕度而轉向以運行數據為驅動的精細優化。
實踐中,proteanTecs方案已可實現8%至14%的功耗下降,芯片溫度顯著降低,并進一步將使用壽命延長20%至90%。
在高性能計算、邊緣AI等場景中,芯片熱管理與系統可靠性日益成為設計瓶頸。溫度下降不僅減少了漏電、遷移和介質擊穿等失效機制發生概率,也優化了整個封裝散熱設計的要求,帶來系統級能效改進。
小結
面對AI驅動的算力爆發、先進工藝節點的電壓窗口壓縮與可靠性挑戰,芯片功耗不再只是一個能源指標,更是系統工程的核心變量,通過片上代理與機器學習結合,實現了芯片個體差異的可見性與功耗優化的可操作性。
這種細粒度、實時化的供電調節機制有望與更廣泛的chiplet架構、彈性計算調度及系統層功耗調控協同,成為下一代高性能、長壽命、綠色計算系統的關鍵。
